2-teilige Echokardiographie-Liege
Modell 2550-..XL / 2551-..XL

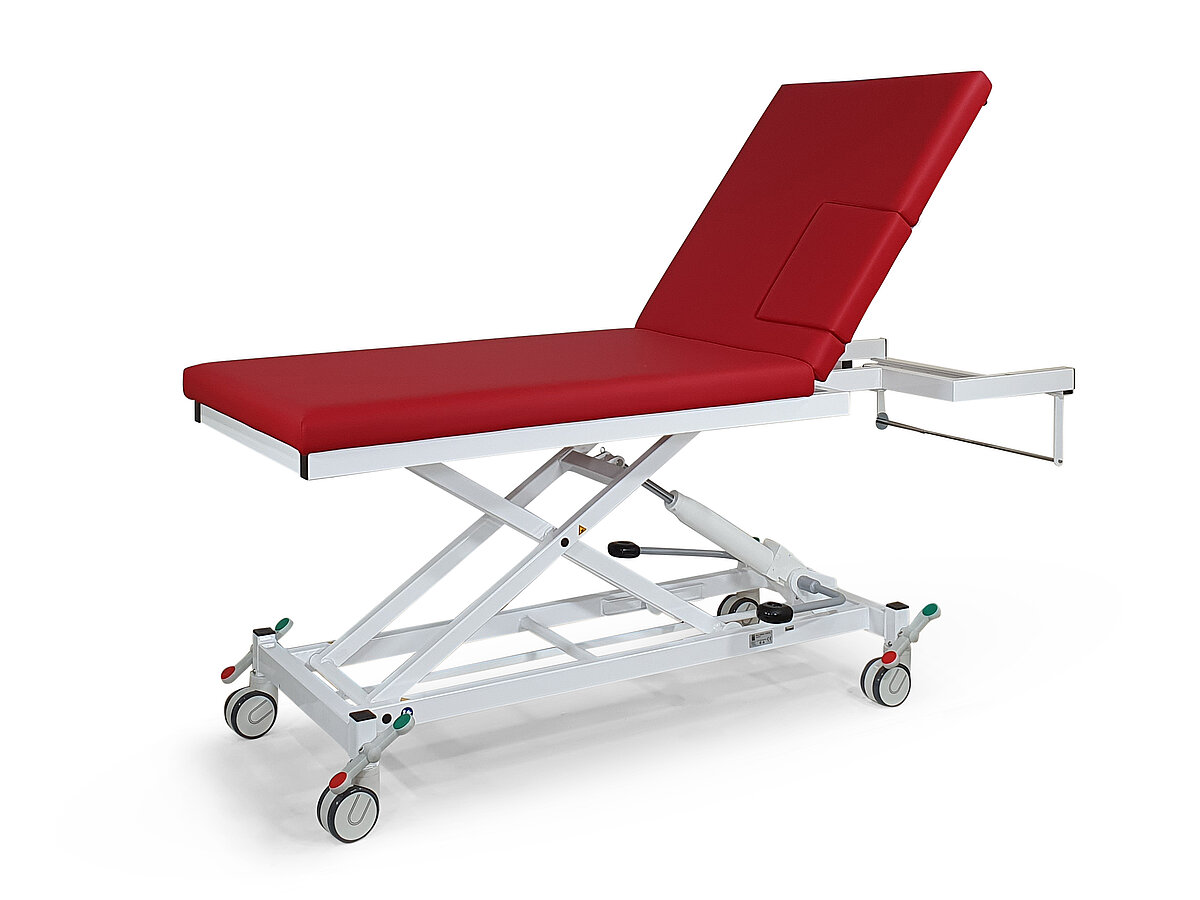

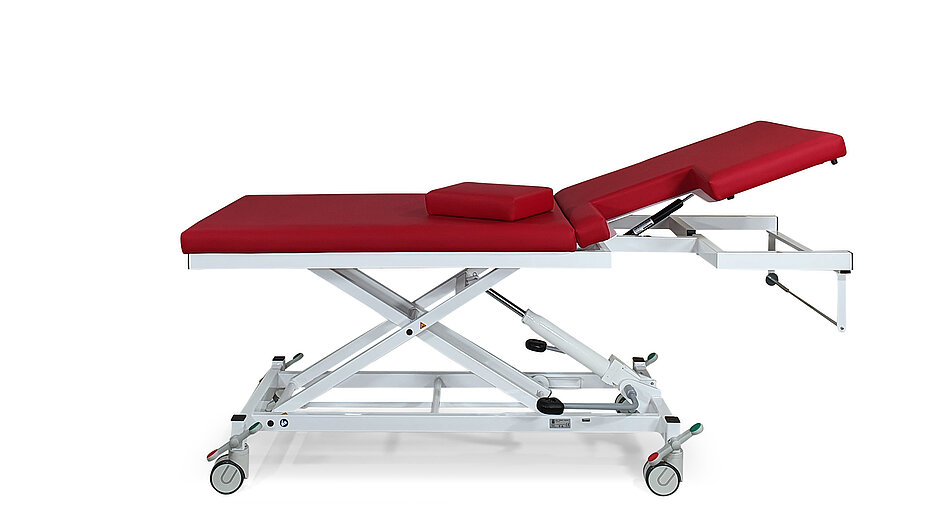

Modell 2550-00XL/H (Polsterfarbe 64-708 cherry) mit Ausstattungsoptionen:
Fahrbar auf zentral feststellbaren Doppelrollen (1180N), Papierrollenhalter (1270K)
2550-00XLE und 2550-00XL/H (700 mm breit) weiß pulverbeschichtet (RAL 9010)
2551-00XLE und 2551-00XL/H (800 mm breit) weiß pulverbeschichtet (RAL 9010)
2550-03XLE und 2550-03XL/H (700 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
2551-03XLE und 2551-03XL/H (800 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
2550-04XLE und 2550-04XL/H (700 mm breit) graualuminium pulverbeschichtet (RAL 9007)
2551-04XLE und 2551-04XL/H (800 mm breit) graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Toronto EN: Von unten rechts (stone blue) bis oben links (rosé)
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den zwei verschiedenen Qualitäten
- Skai Toronto EN mit staynu
und - Skai Pandoria Plus.
Grundausstattung:
- Liegefläche 2-teilig
- Echoausschnitt im Kopfteil mit Füllpolster zum Verschließen
- Liege feststehend mit Nivellierkappen zum Höhenausgleich
- Höhenverstellung wahlweise elektromotorisch oder hydraulisch
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Höhenverstellbereich:
o Elektromotorisch (2550-..XLE und 2551-..XLE):
500 mm bis 940 mm in 22 Sek.
o Hydraulisch (2550-..XL/H und 2551-..XL/H):
520 mm bis 940 mm - Gesamtlänge der Liegefläche: 1.950 mm
- Gesamtbreite der Liegefläche:
Modell 2550-..XL/H: 700 mm
Modell 2551-..XL/H: 800 mm - Belastbarkeit: 250 kg (maximales Patientengewicht)
Höhenverstellung wahlweise:

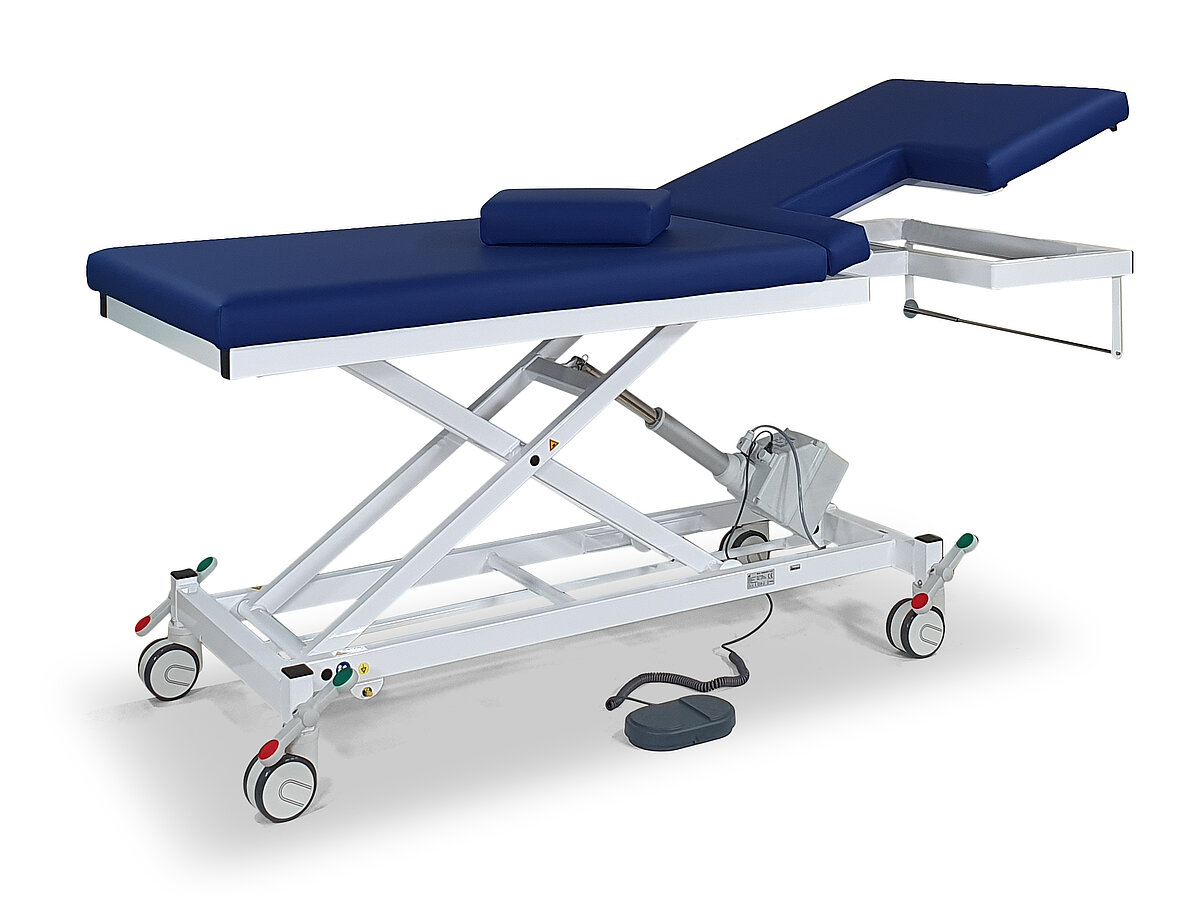

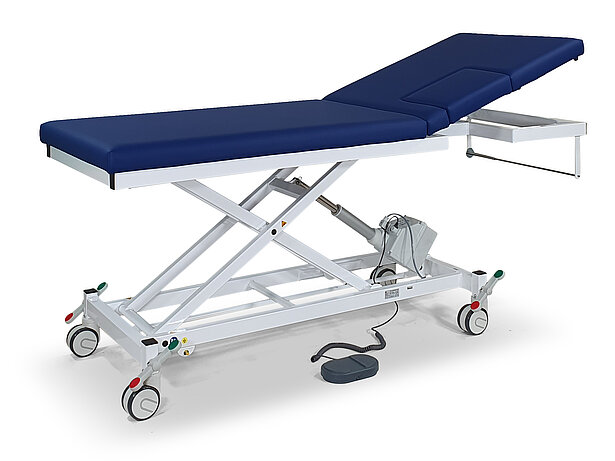

Modell 2550-00XLE mit Ausstattungsoptionen: Fahrbar auf zentral feststellbaren Doppelrollen (1180N), Papierrollenhalter (1270K);
Polsterfarbe: 64-717 deep sea
- Elektromotorische Höhenverstellung von 500 mm bis 940 mm in 22 Sek. durch AC-Motor mit 10.000 N Druckkraft
- Motorbedienung durch einen Fußschalter, optional Handschalter
- Ableitstecker zum Potentialausgleich nach DIN 42801
- Konstante Verstellgeschwindigkeit auch bei hoher Last
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftschlusses

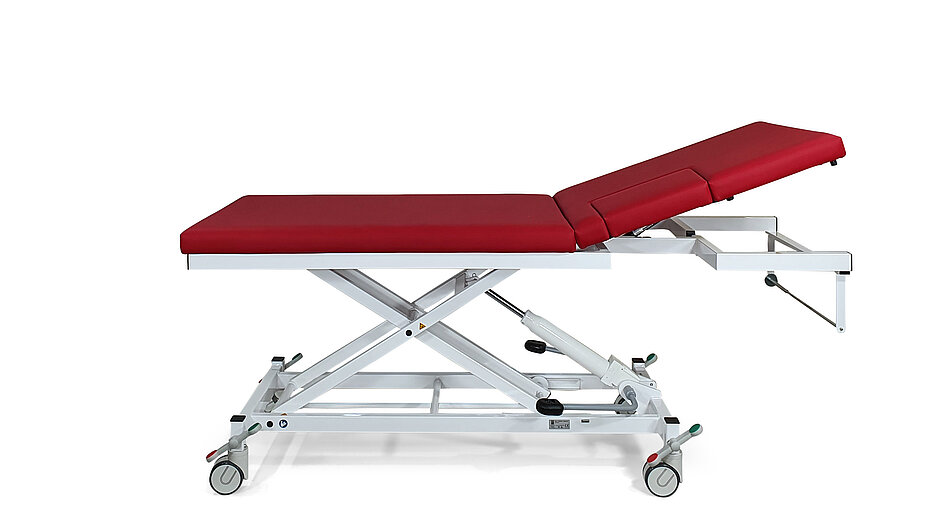

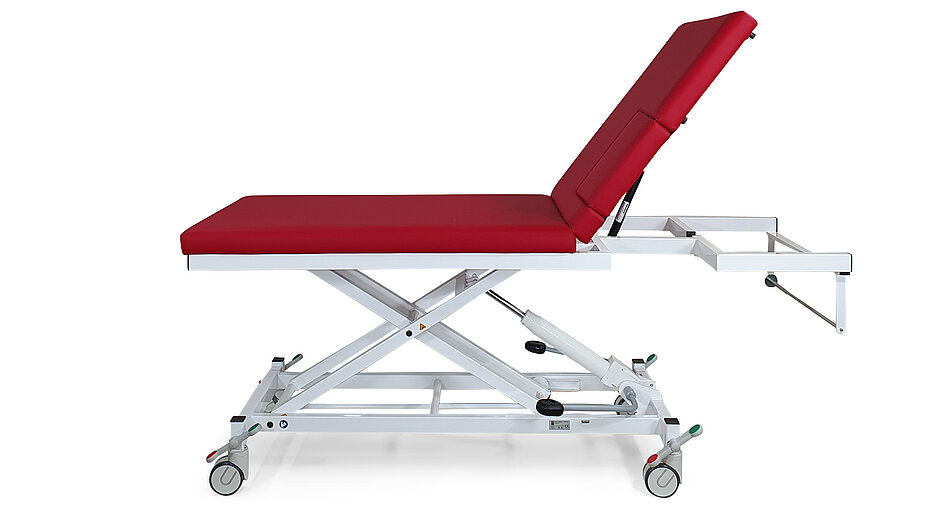

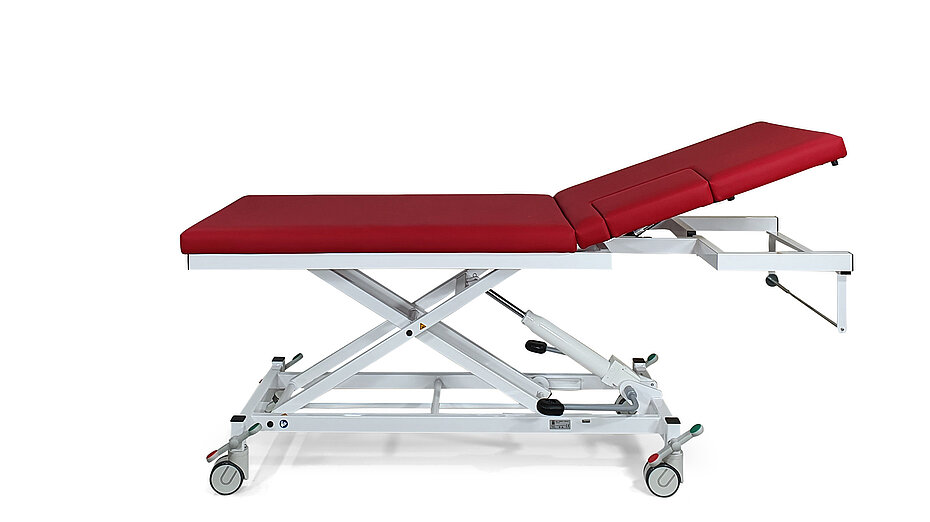

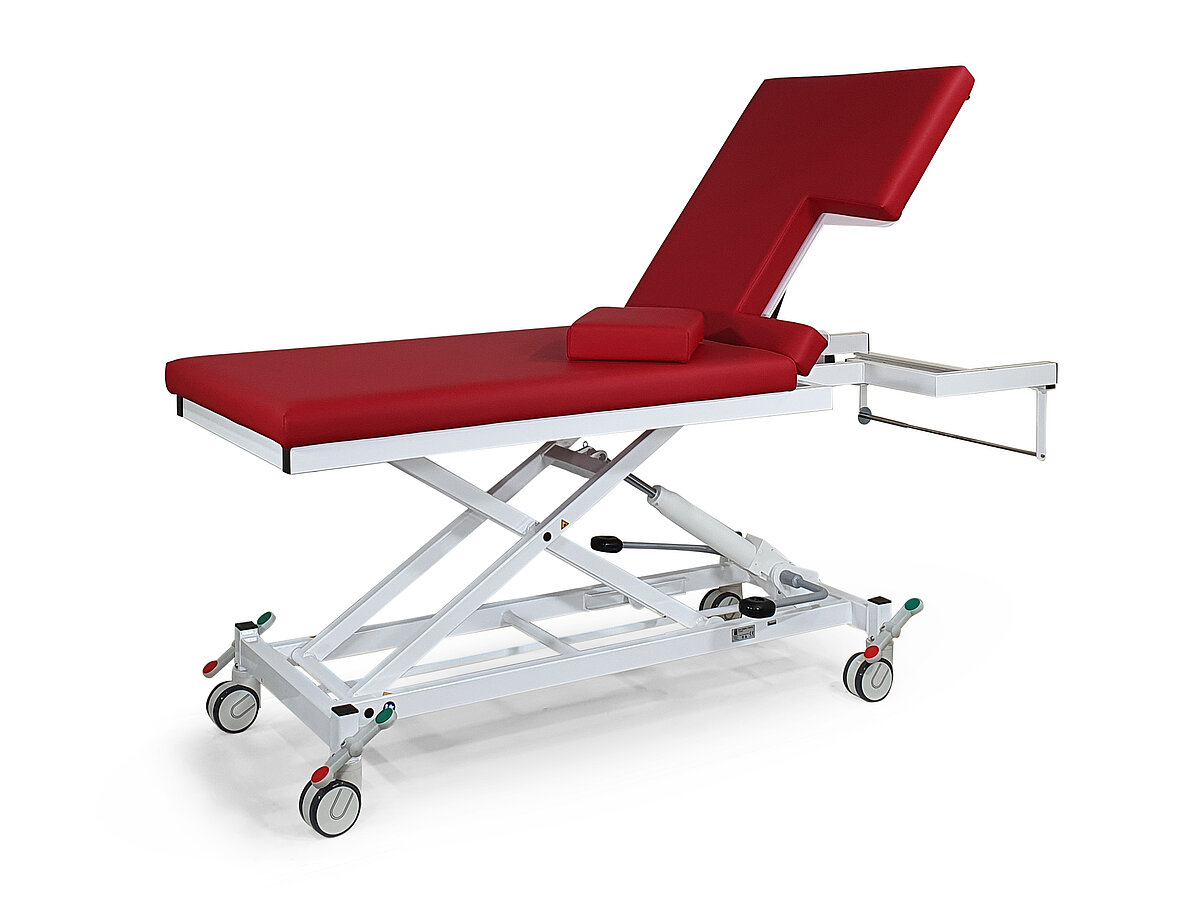

2550-00XL/H mit Ausstattungsoptionen: Fahrbar auf zentral feststellbaren Doppelrollen (1180N);
Polsterfarbe: 64-708 cherry
- Manuell hydraulische Höhenverstellung von 520 mm bis 940 mm durch Hydraulikpumpe mit 10.000 N Druckkraft
- Tritthebel beidseitig der Liegefläche
Technik:
Polsterfarbe: 64-156 royal
- Robuste und verwindungssteife Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Twin-Scherensystem, dadurch hohe Kraftübertragung möglich
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiven Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Liege feststehend mit Nivellierkappen zum Höhenausgleich bei Bodenunebenheiten
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 250 kg
- Regelmäßige Prüfung mit der 4-fachen maximalen Belastung (1.000 kg)
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 2-teilig:
- Kopfteil stufenlos bis 50° positiv durch Gasdruckfeder verstellbar
- Kopfteillänge: 800 mm

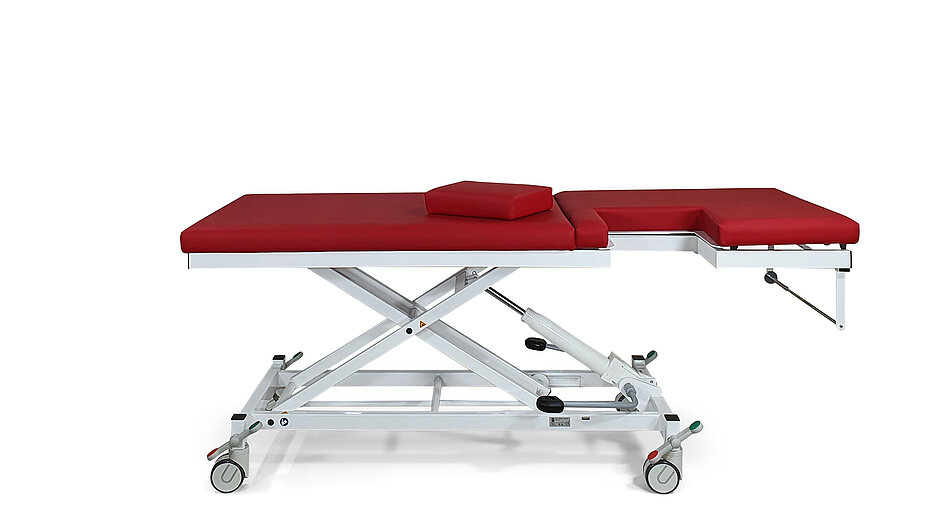

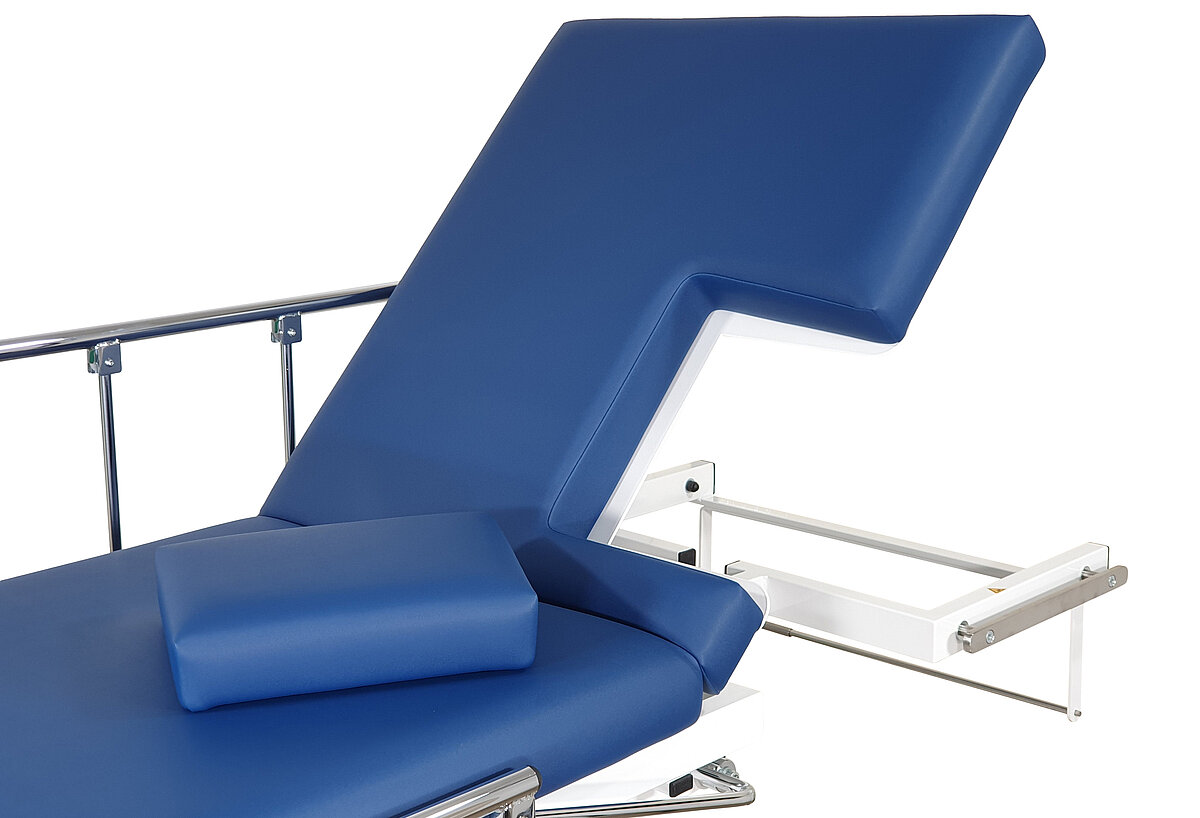

- Echoausschnitt im Kopfteil:
Abmessungen: Länge 300 mm x Tiefe 250 mm
Ausschnittseite: Patientenrückenlage links - Füllpolster zum Verschließen des Echo-Ausschnitts
- Fußteil fest
- Fußteillänge: 1.150 mm
Polsteraufbau:
- Polsterteilstärke 80 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 75
- Mit Eckenradius, Polster nahtfrei bezogen
- Dewert-Hygieneausstattung:
o Polsterunterseite komplett mit Kunstleder bezogen
o Entlüftungsöffnungen an der Polsterunterseite
o Einfache Hygiene durch offene Bauweise
o Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
Fahrbar auf 4 einzeln
feststellbaren Comfort-Doppelrollen,
Grundhöhe - 15 mm
Fahrbar auf 4 Doppelrollen
zentral feststellbar,
Ø 100 mm,
Grundhöhe + 20 mm

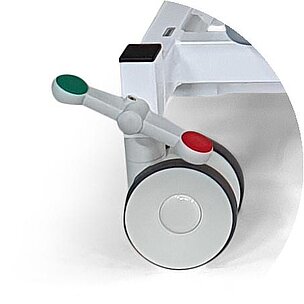

Fahrbar auf 4 Comfort-Doppelrollen
zentral feststellbar,
Ø 125 mm,
Grundhöhe + 50 mm
Rad-Hebe-System
mit ergonomischen Fußhebeln
zur gesteuerten Absenkung
der Liege
- Fahrbar auf 4 Comfort-Doppelrollen, Ø 100 mm, einzeln feststellbar, Grundhöhe - 15 mm (Art.-Nr. 1120N-10)
- Fahrbar auf 4 Doppelrollen mit Zentralfeststellsystem, Ø 100 mm, Grundhöhe + 20 mm (Art.-Nr. 1180N)
- Fahrbar auf 4 Comfort-Doppelrollen mit Zentralfeststellsystem, Ø 125 mm, Grundhöhe + 50 mm (Art.-Nr. 1185)
- Rad-Hebe-System
Kombination aus festem Stand auf den Liegenfüßen und Fahrbarkeit auf Doppelrollen mit Ø 75 mm
4 Fußhebel mit 2 ergonomisch angeordneten Gegenhaltern ermöglichen ein fußgesteuertes, geräuscharmes Absenken auf die Liegenfüße oder Anheben auf die Doppelrollen. Nicht für den Patiententransport geeignet. (Art.-Nr. 1045N)
1 Fußschalter für Niedervoltsteuerung
1 Handschalter für Niedervoltsteuerung
1 Fixierung für Fußschalter am Untergestell
Längsseitige Fußbedienung
- 1 Fußschalter für Niedervoltsteuerung (Art.-Nr. 1910E)
- 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 1920E)
- 1 Fixierung für Fußschalter am Untergestell (Art.-Nr. 1940E)
- Längsseitige Fußbedienung (Art.-Nr. 1950E):
Bedienung der Höhenverstellung an den Längsseiten möglich, pulverbeschichtet in RAL 9006,
mit Sicherheitsverstellrichtung: Stange drücken = Liege fährt nach oben; Stange anheben = Liege fährt nach unten
Elektromotorische
Kopfteilverstellung bis +60°

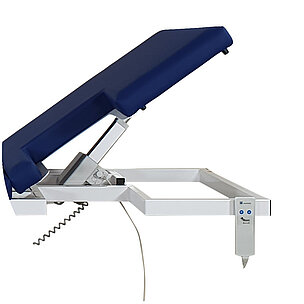

- Elektromotorische Kopfteilverstellung bis +60° (Art.-Nr. 1665-10)
Papierrollenhalter,
Befestigung unter dem
Kopfteil (nicht vorstehend),
für Liegenbreite
700 mm / 800 mm
Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm / 800 mm

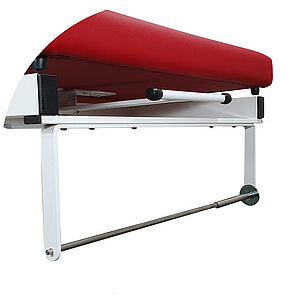

- Papierrollenhalter, Befestigung unter dem Kopfteil (nicht vorstehend), für Liegenbreite 700 mm / 800 mm (Art.-Nr. 1270K) / (Art.-Nr. 1280K)
- Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm / 800 mm (Art.-Nr. 1270F) / (Art.-Nr. 1280F)
- Softpolster für hohen Liegekomfort für Liegenbreite 700 mm (Art.-Nr. 1770)
- Softpolster für hohen Liegekomfort für Liegenbreite 800 mm (Art.-Nr. 1780)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 700 mm (Art.-Nr. 1772)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 800 mm (Art.-Nr. 1782)
1 Stück Seitengitter seitlich versenkbar,
verchromt, Stahlrohr ohne brechende
Kunststoffteile
1 Stück Seitensicherung abklappbar mit Halterung, Länge 700 mm
1 Stück Seitengitter für Normschiene
mit Befestigungskloben, komplett aus
Stahlrohr, Länge 800 mm

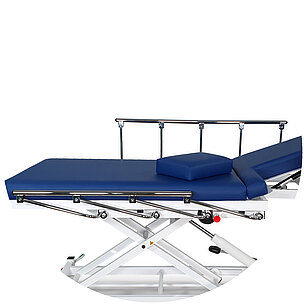

- 1 Stück Seitengitter seitlich versenkbar, verchromt, komplett aus Stahlrohr, Länge 1.060 mm, Länge an Ausschnittseite 820 mm (Art.-Nr. 1080-50)

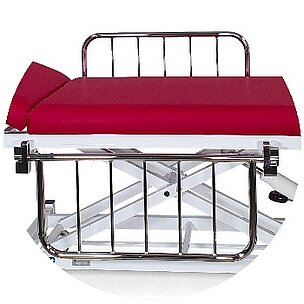

- 1 Stück Seitensicherung abklappbar mit Halterung, verchromt, komplett aus Stahlrohr, Länge 700 mm (Art.-Nr. 1040)
- 1 Stück Seitengitter für Normschiene mit Befestigungskloben, verchromt, komplett aus Stahlrohr, Länge 800 mm (Art.-Nr. 1005)
1 Wandabweisrad Ø 150 mm
- 1 Wandabweisrad Ø 150 mm (Art.-Nr. 1170)

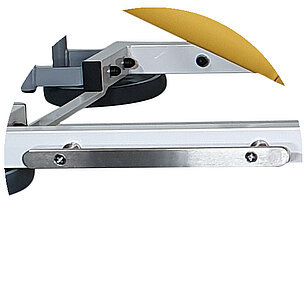

1 Stück Normschiene 350 mm lang
Ablagekorb
- 1 Stück Normschiene 350 mm lang (1410)

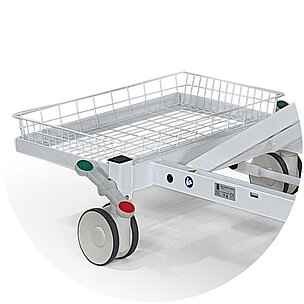

- Ablagekorb mit Halterung, Abmessungen: L. 530 x B. 370 x H. 80 mm (Art.-Nr. 1850)
