Universal-Liege mit elektromotorischer Höhenverstellung
Modell 1050-..E

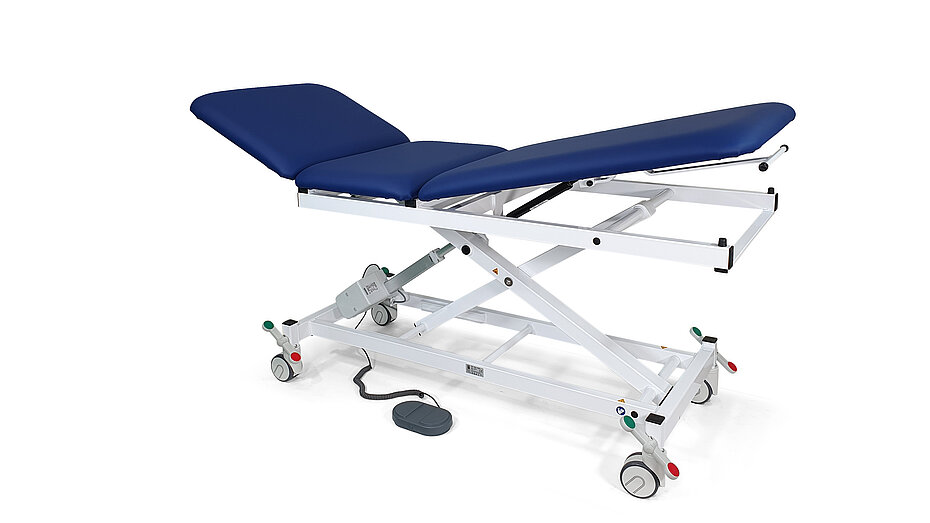

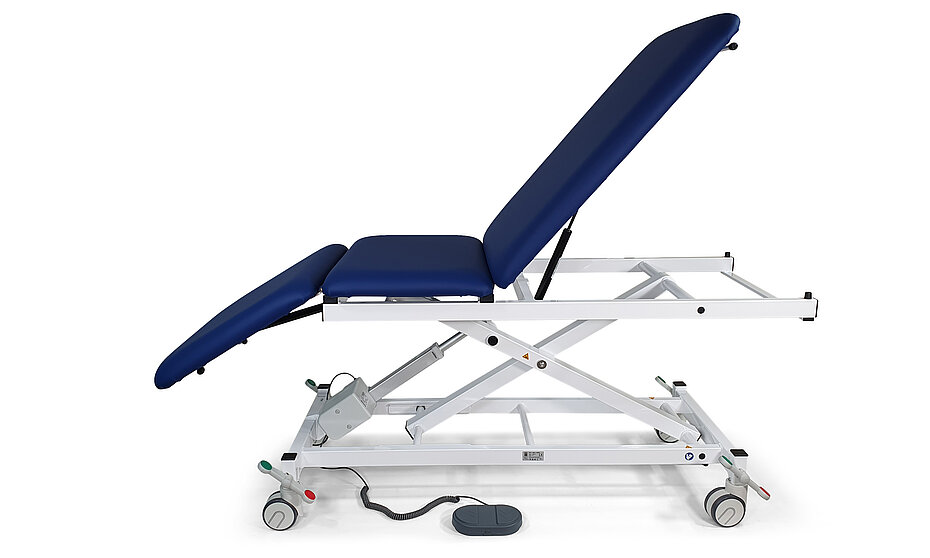

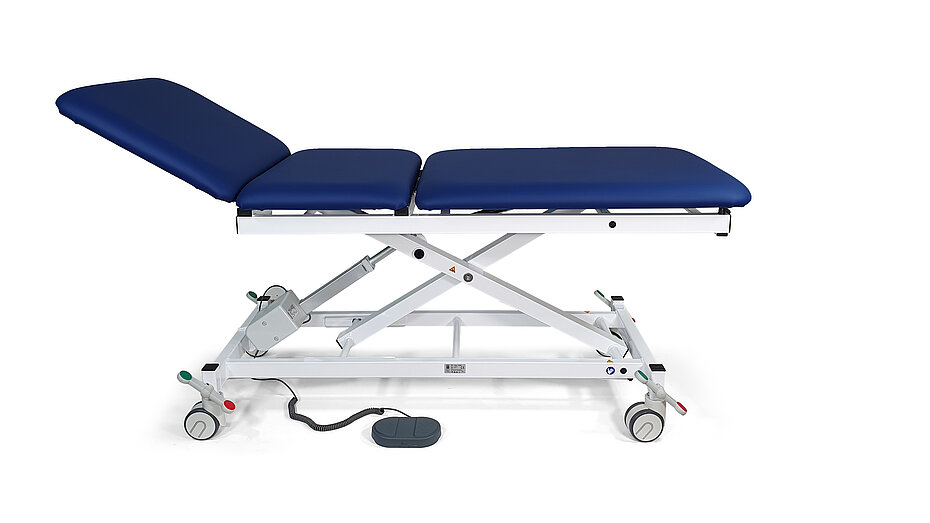

Modell 1050-00E (Polsterfarbe 64-717 deep sea) mit Ausstattungsoptionen:
Fahrbar auf 4 Doppelrollen mit Zentralfeststellsystem (046), Entfall Nasenschlitz (1615-EF)
Modell 1050-00E weiß pulverbeschichtet (RAL 9010)
Modell 1050-03E weißaluminium pulverbeschichtet (RAL 9006)
Modell 1050-04E graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Toronto EN: Von unten rechts (stone blue) bis oben links (rosé)
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den zwei verschiedenen Qualitäten
- Skai Toronto EN mit staynu
und - Skai Pandoria Plus.
Grundausstattung:
- Liege feststehend mit Nivellierkappen zum Höhenausgleich
- Liegefläche 3-teilig
- Bedienung des Elektromotors durch einen Fußschalter, optional Handschalter
- Integrierte Sicherheitseinrichtung zur automatischen Verriegelung des Elektromotors
- Mit Nasenschlitz und Abdeckpolster
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Elektromotorisch höhenverstellbar von 500 mm bis 940 mm in 22 Sek.
- Gesamtlänge der Liegefläche: 1.950 mm
- Gesamtbreite der Liegefläche: 700 mm
- Belastbarkeit: 225 kg
Elektromotorische Höhenverstellung:
- Elektromotorische Höhenverstellung von 500 mm bis 940 mm durch AC-Motor mit 10.000 N Druckkraft
- Motorbedienung durch einen Fußschalter
- Konstante Verstellgeschwindigkeit auch bei hoher Last
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftschlusses
- Das gleiche Modell mit hydraulischer Höhenverstellung finden Sie hier
Technik:
- Robuste und verwindungssteife Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Single-Frame-Scherensystem
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiven Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Liege feststehend mit Nivellierkappen zum Höhenausgleich bei Bodenunebenheiten
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 225 kg
- Regelmäßige Prüfung mit der 4-fachen maximalen Belastung
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 3-teilig:
- Kopfteil stufenlos durch Gasdruckfeder von -30 bis +40° verstellbar
- Kopfteillänge: 550 mm, mit Nasenschlitz und Abdeckpolster
- Mittelteil fest
- Mittelteillänge: 480 mm
- Fußteil stufenlos durch Gasdruckfeder von 0° bis +50° verstellbar
- Fußteillänge: 920 mm
Polsteraufbau:
- Polsterteilstärke 65 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 46 und RG 75
- Mit Eckenradius, Polster nahtfrei bezogen
- Dewert-Hygiene-Ausstattung:
- Scharnierabdeckung aus identischem Bezugsmaterial
- Polsterunterseite komplett mit Kunstleder bezogen
- Entlüftungsöffnungen an der Polsterunterseite
- Einfache Hygiene durch offene Bauweise
- Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
Fahrbar auf 4 einzeln
feststellbaren Comfort-Doppelrollen,
Grundhöhe - 15 mm
Fahrbar auf 4 Doppelrollen
zentral feststellbar,
Ø 100 mm,
Grundhöhe + 20 mm
Fahrbar auf 4 Comfort-Doppelrollen
zentral feststellbar,
Ø 125 mm,
Grundhöhe + 50 mm
Rad-Hebe-System
mit ergonomischen Fußhebeln
zur gesteuerten Absenkung
der Liege
- Fahrbar auf 4 Comfort-Doppelrollen, Ø 100 mm, leicht laufend, einzeln feststellbar, Grundhöhe - 15 mm (Art.-Nr. 040N)
- Fahrbar auf 4 Doppelrollen mit Zentralfeststellsystem, Ø 100 mm, Grundhöhe + 20 mm (Art.-Nr. 046)
- Fahrbar auf 4 Comfort-Doppelrollen mit Zentralfeststellsystem, Ø 125mm, Grundhöhe + 50 mm (Art.-Nr. B1185)
- Rad-Hebe-System
Kombination aus festem Stand auf den Liegenfüßen und Fahrbarkeit auf Doppelrollen mit Ø 75 mm
4 Fußhebel mit 2 ergonomisch angeordneten Gegenhaltern ermöglichen ein fußgesteuertes, geräuscharmes Absenken auf die Liegenfüße oder Anheben auf die Doppelrollen. Nicht für den Patiententransport geeignet. (Art.-Nr. 045N)
1 Fußschalter für Niedervoltsteuerung
1 Handschalter für Niedervoltsteuerung
1 Fixierung für Fußschalter am Untergestell
Längsseitige Fußbedienung mit
Sicherheitsverstellung
Umlaufende ergonomische Fußbedienung
mit Sicherheitsverstellung
- 1 Fußschalter für Niedervoltsteuerung (Art.-Nr. 091E)
- 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 090E)
- 1 Fixierung für Fußschalter am Untergestell (Art.-Nr. 092E)
- Längsseitige Fußbedienung (Art.-Nr. 094E),
Bedienung der Höhenverstellung an den Längsseiten möglich, pulverbeschichtet in RAL 9006
Mit Sicherheitsverstellrichtung: Stange drücken: Liege fährt nach oben; Stange anheben: Liege fährt nach unten - Umlaufende Fußbedienung (Art.-Nr. 096E),
Bedienung der Höhenverstellung an allen Seiten möglich, pulverbeschichtet in RAL 9006
Mit Sicherheitsverstellrichtung: Stange drücken: Liege fährt nach oben; Stange anheben: Liege fährt nach unten

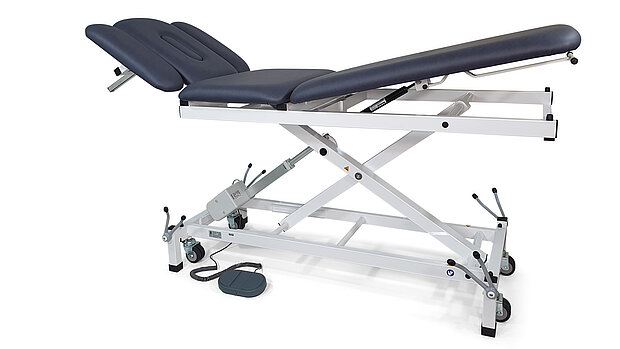

Kopf 3-teilig mit Armstützen
Entfall Nasenschlitz und Füllpolster
- Kopf 3-teilig mit Armstützen, stufenlos absenk- und abnehmbar,
Verstellbereich -25° bis +45°, Papierrollenhalter Art.-Nr. 010K / 015K nicht möglich (Art.-Nr. 056) - Entfall Nasenschlitz und Füllpolster (Art.-Nr. 1615-EF)
Papierrollenhalter, Befestigung unter dem Kopfteil, für Liegenbreite 700 mm / 800 mm
Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm / 800 mm
- Papierrollenhalter, Befestigung unter dem Kopfteil, für Liegenbreite 700 mm / 800 mm (Art.-Nr. 010K) / (Art.-Nr. 015K)
- Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm / 800 mm (Art.-Nr. 010K/F) / (Art.-Nr. 015K/F)
- Polsterbreite: 800 mm (Art.-Nr. 006)
- Softpolster für hohen Liegekomfort für Liegenbreite 700 mm (Art.-Nr. B1770)
- Softpolster für hohen Liegekomfort für Liegenbreite 800 mm (Art.-Nr. B1780)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 700 mm (Art.-Nr. B1772)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 800 mm (Art.-Nr. B1782)
1 Paar Seitensicherungen seitlich versenkbar
- 1 Paar Seitensicherungen seitlich versenkbar, RAL 9006 pulverbeschichtet, komplett aus Stahlrohr, Länge 820 mm, dann mit Polster in mittelweicher Ausführung (Art.-Nr. 1008)
4 Wandabweisräder Ø 150 mm mit
Halterungen, für Liegenbreite
700 mm / 800 mm
- 4 Wandabweisräder Ø 150 mm mit Halterungen, für Liegenbreite 700 mm / 800 mm (Art.-Nr. B1175) / (Art.-Nr. B1176)
