C-Bogen geeignete Säulenliege
Modell 6100-04E (800 mm breit)

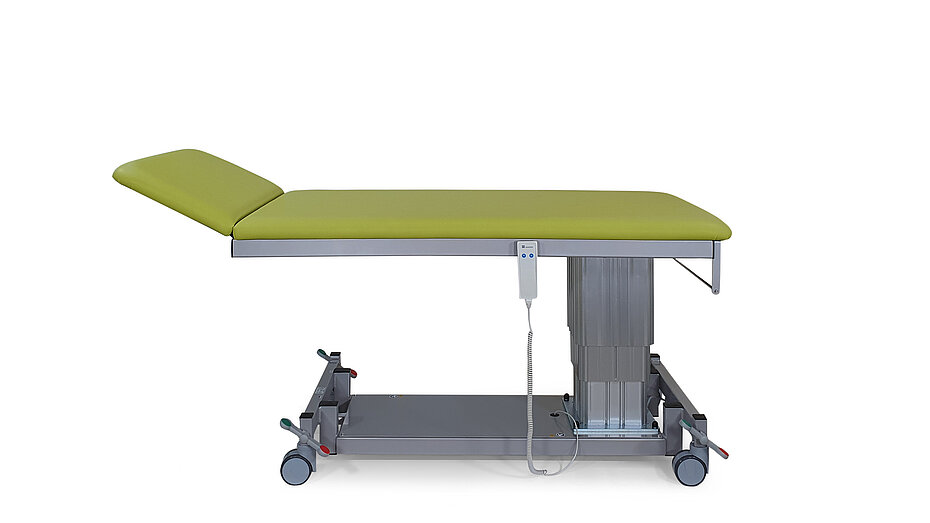

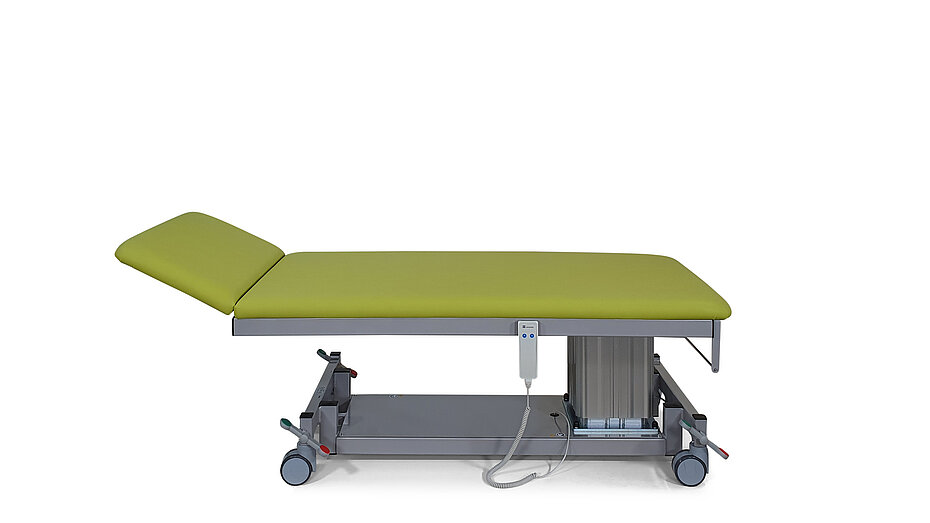

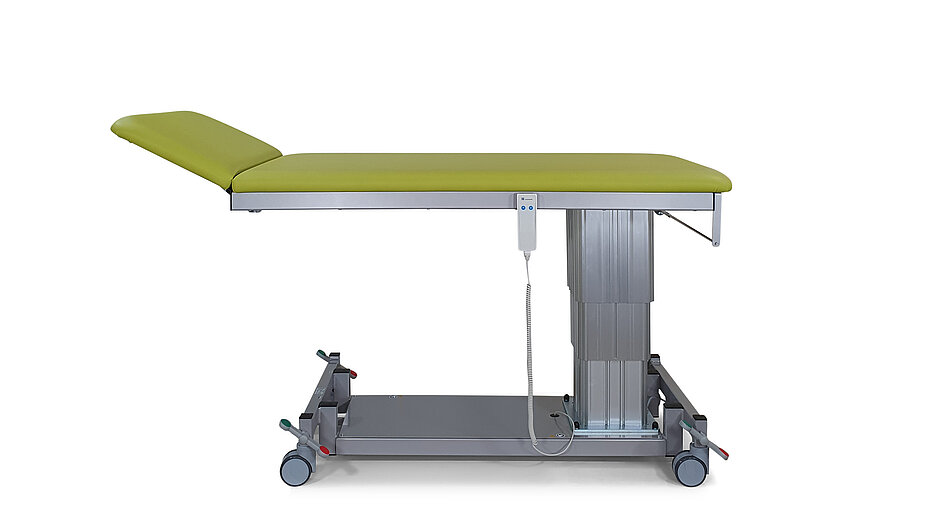

Liege grün: Modell 6100-04E (Polsterfarbe 64-154 limone) mit Ausstattungsoption: Papierrollenhalter (1280K/F)

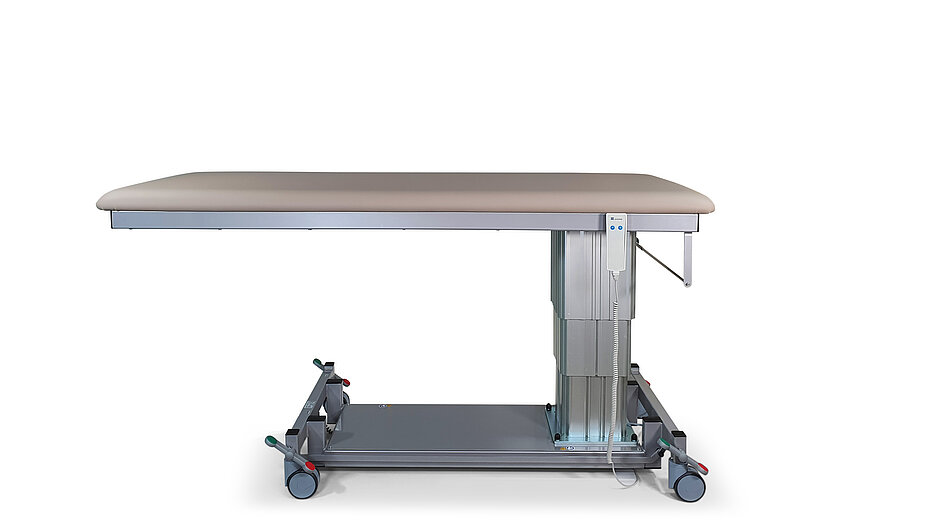

Liege beige: Modell 6100-04E (Polsterfarbe 64-703 pearl) mit Ausstattungsoption: Liegefläche 1-teilig (028), Papierrollenhalter (1280K/F)

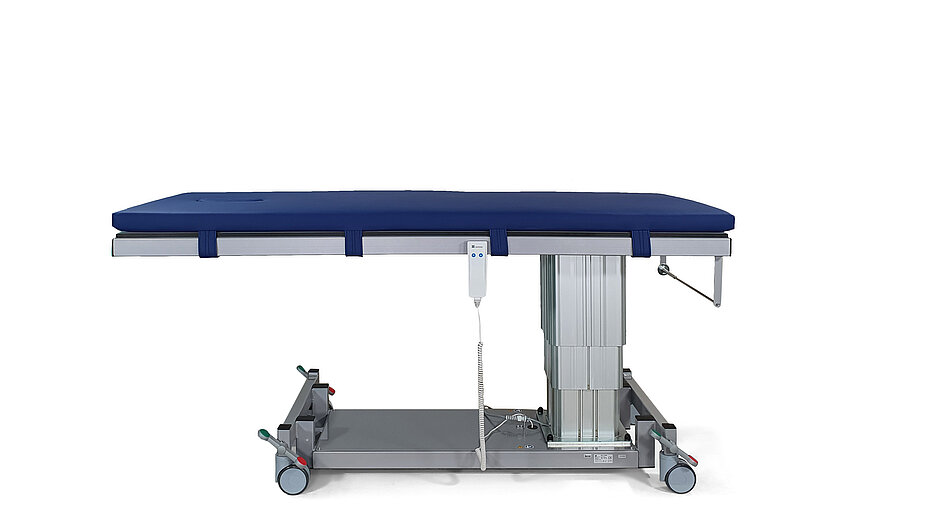

Liege blau: Modell 6100-04E (Polsterfarbe 64-717 deep sea) mit Ausstattungsoptionen:
Papierrollenhalter (1280K/F), abnehmbare 1-teilige Polsterauflage (029)
Hubsäule aus eloxiertem Aluminium, silberfarbig
Modell 6100-03E weißaluminium pulverbeschichtet (RAL 9006)
Modell 6100-04E graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den verschiedenen Qualitäten
- Skai Toronto EN mit staynu (mit Struktur)
- Skai Tovega EN mit staynu (glatt)
Grundausstattung:
- Liegefläche 2-teilig
- C-Bogen-geeignete Untersuchungsliege (Senkrecht-Durchleuchtung)
- Fahrbar auf zentralfeststellbaren Doppelrollen Ø 100 mm
- Bedienung Hubsäule durch Handschalter
- Integrierte Sicherheitseinrichtung zur automatischen Verriegelung des Elektromotors
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Elektromotorisch höhenverstellbar von 620 mm bis 1.020 mm in 24 sec.
- Gesamtlänge der Liegefläche: 2.000 mm
- Röntgendurchlässige Freifläche (in der Grundausstattung): Länge 1.040 mm x Breite 690 mm
- Breite: 800 mm
- Belastbarkeit: 200 kg
Elektromotorische Höhenverstellung durch Hubsäule:
- Elektromotorische Höhenverstellung von 620 mm bis 1.020 mm durch Hubsäule
- Bedienung durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Konstante Verstellgeschwindigkeit auch bei hoher Last durch integrierten AC-Motor mit 3.000 N
- Sanfte, ruckfreie Höhenverstellbarkeit
- Mit integrierter Sicherheitsfunktion nach neuester BfArM-Empfehlung:
Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
Ausstattung & Technik:
- Fahrbar auf zentral feststellbaren Doppelrollen Ø 100 mm
- Röntgendurchlässige Freifläche im Brust- und Beckenbereich

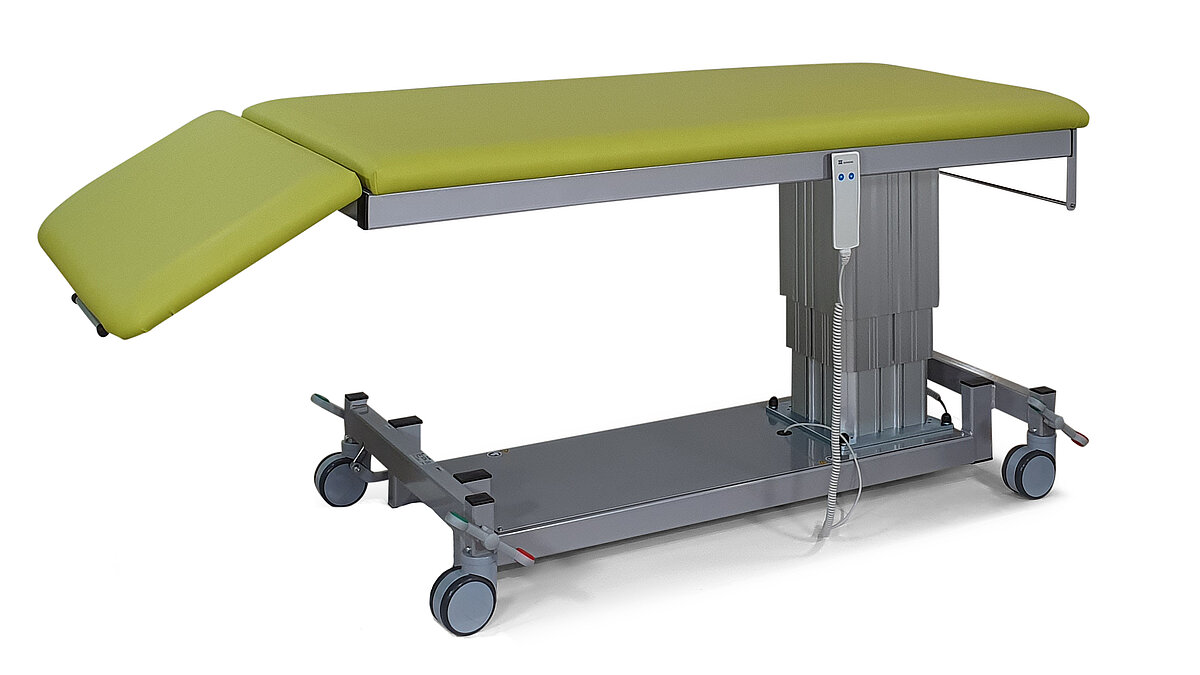

Polsterfarbe: 64-154 limone
- Hohe Stabilität auch bei außermittiger Belastung der Liege durch spezielles, integriertes Führungssystem
- Verkleidung der Hubsäule durch 3 ineinandergleitende Kulissen aus eloxiertem Aluminium, silberfarbig
- Hohe Verwindungssteifigkeit durch Verwendung von großvolumigem Rechteck-Stahlrohr für Oberrahmen und Untergestell mit Materialwandstärken bis 3 mm
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 200 kg
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 2-teilig:
- Kopfteil stufenlos durch Gasdruckfeder von -30° bis +40° verstellbar, Kopfteillänge 420 mm
- Fußteil fest, Fußteillänge: 1.580 mm
- Liegefläche mit röntgendurchlässiger Freifläche im Brust- und Beckenbereich (nicht Kopfteil),
Länge 1.040 mm x Breite 690 mm - Optional verschiedene Abmessungen, einteilige Liegefläche, auch mit HPL-Platte und abnehmbarer Polsterauflage, möglich
Polsteraufbau:
- Polsterteilstärke 60 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 46 und RG 75
- Mit Eckenradius, Polster nahtfrei bezogen
- Dewert-Hygiene-Ausstattung:
o Scharnierabdeckung aus identischem Bezugsmaterialo Polsterunterseite komplett mit Kunstleder bezogen
o Entlüftungsöffnungen an der Polsterunterseite
o Einfache Hygiene durch offene Bauweise
o Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
1 Drei-Stufen-Fußschalter
1 Handschalter für Niedervoltsteuerung
- 1 Drei-Stufen-Fußschalter für Niedervoltsteuerung (Art.-Nr. 1910-3E):
Sobald der Bediener starken Druck auf die Abwärtstaste des Fußschalters ausübt – beispielsweise, weil der Liegenoberrahmen auf sein Bein drückt – wird im Fußschalter eine dritte Stufe aktiviert. Diese löst ein sofortiges Stoppen des Motors aus. Der Motor verfährt anschließend automatisch einige cm nach oben, um den Bediener im Falle einer Einklemmung zu befreien. - 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 1920E)
Abnehmbare 1-teilige Polsterauflage auf durchleuchtungsfähiger
HPL-Trägerplatte
Liegefläche 1-teilig, Breite: 730 mm
Art.-Nr. 028-10
Liegefläche 1-teilig, Breite: 800 mm

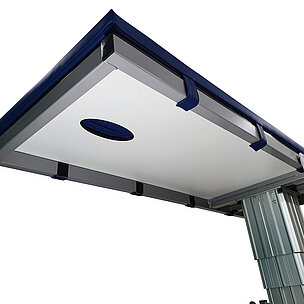

- Abnehmbare 1-teilige Polsterauflage auf durchleuchtungsfähiger
HPL-Trägerplatte, Polsterauflage und Trägerplatte mit integriertem
Nasenschlitz und Füllpolster, im direkten Bereich des Nasenschlitzes
eingeschränkte Röntgenfähigkeit
Polsterabmessungen: 1.950 x 730 mm; Röntgenfreifläche: 1.340 x 650 mm (Art.-Nr. 029) - Liegefläche 1-teilig, Breite: 730 mm
Röntgenfreifläche: 1.360 x 620 mm (Art.-Nr. 028) - Liegefläche 1-teilig, Breite: 800 mm
Röntgenfreifläche: 1.360 x 690 mm (Art.-Nr. 028-10)
Nasenschlitz, eingepolstert in das
Kopfteil
Art.-Nr. 1620
Füllpolster für Nasenschlitz
- Nasenschlitz, eingepolstert in das Kopfteil (Art.-Nr. 1610)
- Füllpolster für Nasenschlitz (Art.-Nr. 1620)
[Bei Polsteroption abnehmbare 1-teilige Polsterauflage (Art.-Nr. 029) sind Nasenschlitz und Füllpolster standardmäßig enthalten.]
Papierrollenhalter, Befestigung am Fußteil,
für Liegenbreite
800 mm
- Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 800 mm (Art.-Nr. 1280K/F)
1 Stück Seitensicherung für Normschiene
mit Befestigungskloben, komplett aus
Stahlrohr, Länge 800 mm

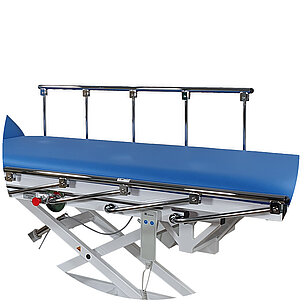

1 Stück Seitensicherung seitlich versenkbar,
verchromt, komplettt aus Stahlrohr,
Länge 1.060 mm
- 1 Stück Seitensicherung für Normschiene mit Befestigungskloben, Länge 800 mm (Art.-Nr. 1005)
- 1 Stück Seitensicherung seitlich versenkbar, verchromt, komplettt aus Stahlrohr, Länge 1.060 mm (Art.-Nr. 1080)

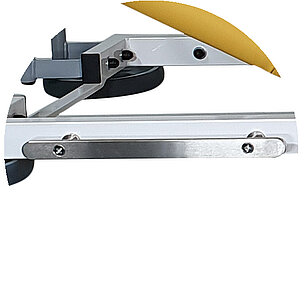

1 Stück Normschiene, 350 mm lang
Art.-Nr. 1420
1 Stück Normschiene, 1.300 mm lang
- 1 Stück Normschiene 350 mm lang (Art.-Nr. 1410)
- 1 Stück Normschiene 1.300 mm lang (Art.-Nr. 1420)
